Senkron Kayış Nedir Bilmeniz Gereken Temel Gerçekler

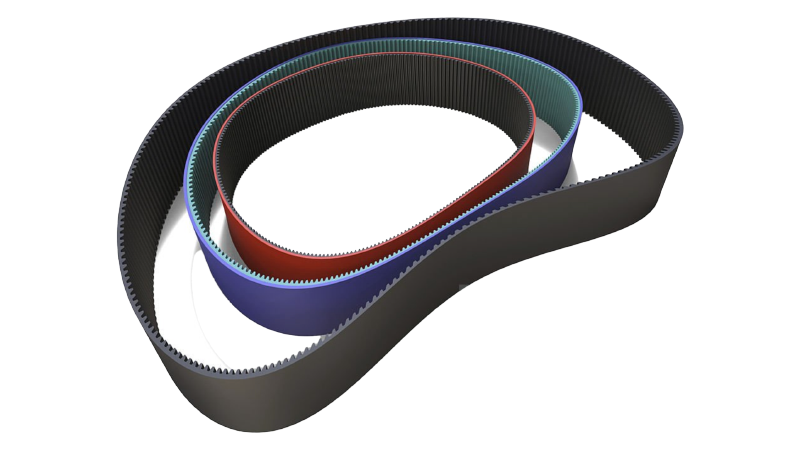

Senkron kayış, aynı zamanda bir triger kayışı veya dişli kayış, kasnaktaki oluklarla birbirine geçen dişli bir desen kullanarak gücü aktarır. Bu tasarım, kayışın kasnak ile hizalı kalmasını sağlayarak kaymadan doğru konumlandırma sağlar.

Senkron Kayış Özellikleri

• Verimli Şanzıman: Dişli kayışın şanzıman verimliliği 98%'den daha fazladır, bu da enerjiyi etkili bir şekilde koruyabilir ve yüksek hızlı çalışma için uygundur.
• ‌Sabit Aktarım Oranı: Triger kayışının diş şekli kayış kasnağı ile iç içe geçmiştir ve aktarma işlemi sırasında sabit aktarım oranını sağlamak için herhangi bir bağıl kayma olmaz.
• Düşük Gürültülü Çalışma: Zincir veya dişli tahrikiyle karşılaştırıldığında, senkron kayış çalışma gürültüsü düşüktür, özellikle sessiz çalışma durumları için uygundur.
• Aşınma Direnci ve Yüksek Mukavemet: Senkron kayışlar genellikle poliüretan veya kauçuk gibi dayanıklı malzemelerden yapılır ve içlerinde güçlendirilmiş elyaflar (çelik tel çekirdek veya cam elyafı gibi) bulunur ve bu da çekme mukavemetlerini ve yırtılma dirençlerini daha da artırır.
• Düşük Bakım Maliyeti: Kayışın yağlamaya ihtiyacı yoktur, bu sayede bakım gereksinimleri ve işletme maliyetleri azalır.
• Geniş uygulama aralığı: Senkron kayış, senkronizasyon, eş zamanlılık, çift verimlilik ve diğer özellikleriyle birçok makine, tekstil ve diğer endüstriler için uygundur.

Senkron Kayış Tipleri

Diş Şekline Göre Sınıflandırma

• Trapez dişli triger kayışı: Diş şekli trapezdir, yaygın özellikleri T5, AT10, T20, XL, L, H, XXH vb. olup, çeşitli geleneksel şanzıman durumlarında yaygın olarak kullanılır.
• Ark dişli senkron kayış: Diş şekli dairesel yay olup, HTD (tam dairesel diş), STD (yarım dairesel) ve diğer seriler dahil olmak üzere yüksek iletim hassasiyeti ve düşük gürültü ile öne çıkar.
• Parabolik dişli triger kayışı ‌ (R serisi): Diş şekli tavşan dişi tipindedir, RPP2M, RPP3M, RPP5M, RPP8M vb. gibi, iyi dönüş etkisine sahiptir, yüksek hızlı şanzıman için uygundur, genellikle robotik ekipmanlarda kullanılır.

Malzemeye Göre Sınıflandırılmış

• Kauçuk triger kayışı: Kauçuk dişli kayış neoprenden yapılmıştır. Dinamik bükülme, çatlama önleme, yaşlanma direnci, ısı direnci vb. özelliklere sahiptir. Çalışma sıcaklığı genellikle -30℃ ~ +100℃'dir.
• Poliüretan triger kayışı: PU triger kayışı termoplastik üretandan yapılır. Aşınma ve yıpranma direnci, yağ direnci, su geçirmezlik ve solvent direnci vb. özelliklere sahiptir. Çalışma sıcaklığı genellikle -20℃ ~ +80℃'dir.

Yapıya Göre Sınıflandırılmış

• Tek taraflı dişli triger kayışı: Tek taraflı dişli yapıda olup, güç ve torku sadece bir yönde iletir.
• Çift taraflı dişli senkron kayış: Her iki tarafı da dişlidir, gücü her iki tarafa aynı anda iletir. Tek taraflı dişli kayışla karşılaştırıldığında daha yüksek iletim verimliliğine ve yük kapasitesine sahiptir.

Ortak Yönteme Göre Sınıflandırıldı

• Açık uçlu triger kayışı: Kayış açık uçlu bir şekle sahiptir, kayış uzunluğu teorik olarak sonsuz olabilir. Uzun mesafeli senkron veya doğrusal ileri geri hareket iletimi durumlarında sıklıkla kullanılır.
• Sonsuz triger kayışı: Açık uçlu triger kayışından alet yardımıyla kaynaklanır.
• Esnek triger kayışı: Kalıptan yapılır, kayışın tamamında eklem yoktur. En yüksek gerilim mukavemetine sahiptir, ancak spesifikasyon sınırlaması vardır.

Triger Kayışı Uygulaması

Tekstil Makinaları

Tekstil makineleri, zamanlama kayışı için önemli bir uygulama alanıdır. Tekstil makinelerinde senkron kayış, dokuma tezgahları, örme, tarama, tekstil makineleri vb. gibi çeşitli iletim mekanizmalarında kullanılır. Zamanlama kayışının yüksek hassasiyeti, yüksek verimliliği, düşük gürültüsü ve diğer özellikleri, tekstil makinesini çalışma süreci boyunca daha kararlı ve güvenilir hale getirir, böylece üretim verimliliğini ve tekstil kalitesini artırır.

Baskı Makineleri

Baskı makineleri de zamanlama kayışının önemli bir uygulama alanıdır. Baskı makinelerinde senkron kayış, baskı makinelerinde, ciltleme ve kesme makinelerinde vb. yaygın olarak kullanılır.

Gıda Paketleme Makineleri

Gıda paketleme makineleri, zamanlama kayışının uygulama alanlarından biridir. Gıda paketleme makinelerinde, dişli kayış doldurma, kapatma ve kesme makinelerinde vb. yaygın olarak kullanılır. Senkron kayışın yüksek verimliliği ve kolay temizlenebilirlik özellikleri, gıda makinesini çalışırken daha pürüzsüz ve güvenilir hale getirir ve ayrıca gıda üretim sürecinde hijyen gereksinimlerini karşılar.

Tıbbi ekipman

Tıbbi cihaz, zamanlama kayışı için uygulama alanlarından biridir. Tıbbi ekipmanlarda senkron kayış, ameliyathane yataklarında, görüntüleme ekipmanlarında ve tedavi ekipmanlarında kullanılır.

Ofis Ekipmanları

Ofis ekipmanları, zamanlama kayışları için başka bir uygulama kapsamıdır. Ofis ekipmanlarında, senkronizasyon kayışları yazıcılarda, fotokopi makinelerinde, tarayıcılarda vb. kullanılır ve bu da ofis verimliliğini ve iş kalitesini büyük ölçüde artırır.

Otomotiv Endüstrisi

Zamanlama kayışları, motorlar, vites kutusu ve şasi gibi otomotiv endüstrisinde geniş bir uygulama yelpazesine sahiptir. Motorlarda senkron kayış, valfler, ateşleyici ve enjektörler gibi bileşenleri kontrol etmek için kullanılır. Vites kutusunda senkron kayış, güç iletmek için giriş ve çıkış millerini bağlamak için kullanılır. Şasilerde zamanlama kayışı, direksiyon sistemini ve tekerlekleri tahrik etmek için kullanılır.

Otomotiv ve Endüstriyel Zamanlama Kayışları Birbirinin Yerine Kullanılamaz

Endüstriyel triger kayışı modelleri genellikle kayış genişliği, diş aralığı ve kayış uzunluğu özelliklerine göre adlandırılır. Genel endüstriyel triger kayışı modelleri arasında T serisi (T5, T10, T20 gibi), HTD serisi (HTD5M, HTD14M gibi), STD serisi (STD3M, STD8M), AT serisi (AT5, AT10, AT20) ve diğer özel modeller bulunur. Bu modeller genellikle ISO, DIN, GB vb. gibi uluslararası standartları takip eder.

Otomotiv triger kayışının model adı, genellikle PK, EPDM vb. gibi belirli bir kod veya seri için, kayışın uzunluğunu, genişliğini ve diş şeklini belirtmek için otomobil üreticisi veya standart kuruluşu tarafından belirlenir. Her markanın adlandırma kuralları birbirinden farklı olabilir, ancak çoğu SAE ve JIS standartları gibi otomobil üretim endüstrisi standartlarına dayanır ve model tasarımı daha uzmanlaşmış ve özelleştirilmiştir.

Özetleme

Zamanlama kayışı, yüksek verimliliği, iyi performansı ve hassasiyeti nedeniyle çeşitli alanlarda yaygın olarak kullanılan modern makine ve otomotiv endüstrisinin ayrılmaz bir parçasıdır. Teknolojinin ilerlemesi ve gelişmesiyle birlikte, dişli kayışların malzemeleri ve tasarımları artan performans ve güvenilirlik gereksinimlerini karşılamak için hızla iyileştirilmiştir.
