Em sistemas industriais de transmissão de potência, as correias são um dos componentes mais comuns. A transmissão por correia apresenta estrutura simples, confiabilidade e flexibilidade, e pode transferir potência entre eixos de forma eficaz. Entre os vários tipos de correias, destacam-se as correias sincronizadas, as correias planas e... cintos redondos são as mais comuns. Apresentam diferenças significativas em estrutura, desempenho, aplicação e seleção.
Compreender as diferenças entre eles é crucial para engenheiros, projetistas mecânicos e compradores.
Este artigo fornecerá uma referência abrangente sob múltiplas perspectivas, incluindo definição, princípio de funcionamento, vantagens e desvantagens, cenários de aplicação, materiais, diretrizes de seleção e métodos de manutenção.
Visão de Cinto Tipos

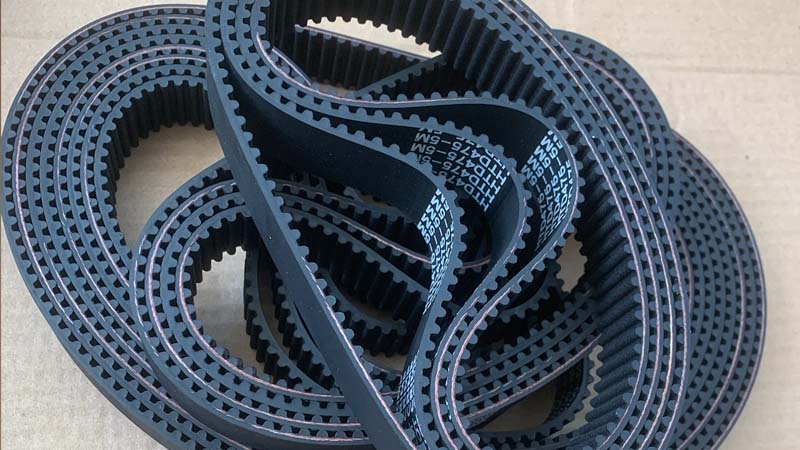

Cronometragem Cinto
Definição: Correias de distribuição, também conhecidas como correias dentadas.São um tipo de correia dentada que se encaixa com precisão nos dentes das polias para garantir uma relação de transmissão fixa.
Material: Geralmente feito de poliuretano (PU), borracha ou neoprene, pode ser reforçado com fibra de vidro, fio de aço ou Kevlar para aumentar a resistência.
Principais características
- Alta precisão de transmissão
- Não escorregadio
- Adequado para controle preciso de movimento
Aplicação: Máquinas-ferramenta CNC, impressoras, equipamentos de embalagem, máquinas têxteis e linhas de produção automatizadas, entre outras aplicações que exigem transmissão precisa.
Cinto plano
Definição: Uma correia plana é uma correia de transmissão por fricção com seção transversal plana. A potência é transmitida pela força de atrito entre a superfície interna da correia e a superfície externa da polia.
Material: Materiais compósitos de borracha, poliuretano ou têxteis.
Principais características
- Estrutura simples e instalação prática
- Adequado para transmissão a longa distância entre centros.
- Baixo custo, econômico e prático
Aplicação: Sistemas de transporte, equipamentos industriais leves, transmissão mecânica tradicional, etc.

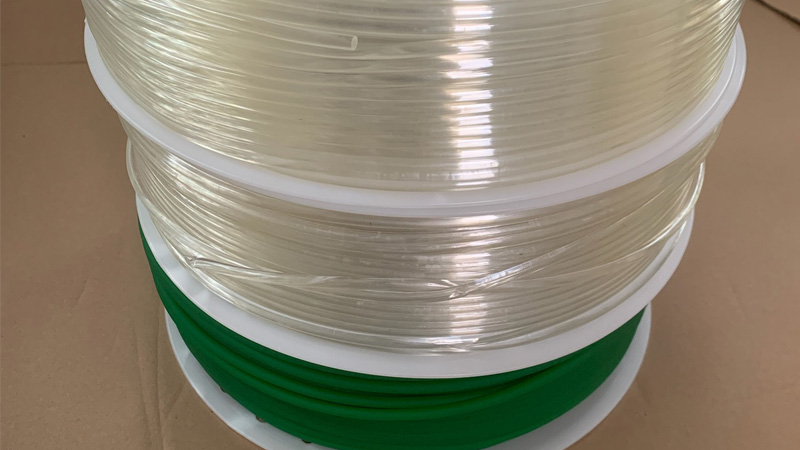

Cintos redondos
Definição:Uma correia redonda também é uma correia de fricção com seção transversal circular. Geralmente é instalada na ranhura circular da polia e é usada para transmissão de cargas leves e curtas distâncias.
Material: PU, TPU, borracha, etc.
Principais características
- Possui boa elasticidade e grande flexibilidade.
- Funciona de forma suave e com baixo ruído.
- Ele pode absorver choques e vibrações.
Aplicação: Máquinas de costura, máquinas de embalagem de pequeno porte, equipamentos automatizados de pequeno porte, etc.
Princípios de trabalho
Correias dentadas
As correias de distribuição são sistemas de transmissão por engrenamento. Os dentes da correia encaixam-se precisamente nos dentes da polia, garantindo que não haja deslizamento durante a transmissão do movimento.
Vantagens: Alta precisão, relação de transmissão exata, adequada para aplicações de alta velocidade e precisão.
Desvantagens: Requisitos elevados de fabricação e instalação, além de sobrecarga, podem facilmente danificar o perfil dos dentes.
Cinto plano
As correias planas dependem do atrito para a transmissão de energia. A correia é enrolada na polia e transmite o torque por meio do atrito.
Vantagens: Estrutura simples, fácil instalação, baixo custo, adequado para longas distâncias entre centros.
Desvantagens: Pode haver deslizamento quando a tensão for insuficiente ou a carga for muito pesada, e a relação de transmissão não for precisa o suficiente.
Cinto redondo
A correia circular é acionada pelo atrito entre a correia e a ranhura da polia. Possui uma pequena área de contato, boa elasticidade, pode absorver vibrações e impactos e reduzir o ruído.
Vantagens: Suave, silencioso e capaz de proteger o equipamento em caso de sobrecarga.
Desvantagens: Transmissão de potência limitada, relação de transmissão imprecisa e inadequado para altas temperaturas e cargas pesadas.
Comparação Detalhada
| Característica | correia dentada | Cinto plano | Cinto redondo |
|---|---|---|---|
| Corte transversal | Dentado | Plano | Redonda |
| Tipo de transmissão | Engajamento positivo | Fricção | Fricção |
| Precisão | Alto | Suporte: | Baixo |
| Avançada | Alto | Suporte: | Baixo |
| Capacidade de Carga | Médio-Alto | Suporte: | Baixo |
| Distância do centro | Curto-Médio | longo | Baixo |
| Nível de ruído | Baixo | Suporte: | Baixo |
| Instalação | Requer precisão | simples | simples |
| Proteção de sobrecarga | nenhum | Derrapagem | Derrapagem |
| Aplicações | Máquinas de alta precisão | Transportadores, máquinas leves | Máquinas pequenas e de carga leve |
Aplicações em diferentes indústrias
correia dentada
- Máquinas-ferramenta CNC e impressoras 3D
- Linhas de produção de embalagens e equipamentos de montagem automatizados
- Equipamentos médicos e eletrônicos
- Posicionamento de robôs de alta precisão
Cinto plano
- Linha de transporte industrial
- Acionamento mecânico leve
- Transmissão de energia tradicional, transmissão de longa distância entre centros
Cinto redondo
- Pequenas máquinas de embalagem, máquinas de costura
- Sistema de transporte leve
- Máquinas automatizadas de alimentação e carga leve
Vantagens e Limitações
Correias dentadas
Vantagens
- Alta precisão de transmissão
- Sem deslizamento, relação de transmissão fixa
- Longa vida útil
Desvantagem
- O custo é relativamente alto
- Altos requisitos de instalação
- Sobrecarga ou danos nos dentes podem facilmente causar danos.
Cinto plano
Vantagens
- É fácil de fabricar e instalar.
- Baixo custo
-
Adequado para longas distâncias entre centros.
Desvantagem
- Fácil de escorregar
- A relação de transmissão não é precisa.
- Possui proteção limitada contra sobrecarga.
Cinto redondo
Vantagens
- Boa elasticidade e absorção de choque
- Funciona de forma suave e com baixo ruído.
- Ele pode proteger o equipamento em caso de sobrecarga.
Desvantagem
- Transmissão de potência limitada
- A relação de transmissão não é precisa.
-
Não é adequado para ambientes de alta temperatura e carga pesada.
Seleção do material
- PU (Poliuretano): Alta resistência ao desgaste, adequado para máquinas da indústria alimentícia e leve.
- Borracha: Baixo custo, adequada para máquinas de baixa carga e baixa velocidade.
- Correias reforçadas: As correias sincronizadoras são frequentemente reforçadas com fibra de vidro, fio de aço ou Kevlar para aumentar sua capacidade de transmissão de torque.
Diretrizes Práticas de Seleção
Precisão de transmissão necessária:
- Alta precisão → Correia de distribuição
- Médio ou geral → Cinto plano ou cinto redondo
Requisitos de carga e potência:
- Carga pesada → Correia de distribuição ou correia em V
- Carga leve → Correia redonda ou correia plana
Distância do centro:
- Longo → Cinto plano
- Correia curta → Correia redonda ou correia de distribuição
Considerações sobre ruído:
- Funcionamento silencioso → Correia redonda ou correia de distribuição
Meio Ambiente:
- Aplicações em altas temperaturas, óleo ou alimentos → Utilize material apropriado (PU, TPU, grau alimentício)
Sistemas de múltiplos eixos:
- As correias de distribuição podem lidar com sistemas de múltiplos eixos com uma relação precisa.
- Correias redondas e correias planas também podem lidar com múltiplos eixos, mas com menos precisão.
