Perfil e passo dos dentes da correia dentada

Como um componente de transmissão de alta precisão, correia dentada É amplamente utilizado em diversos equipamentos industriais e de automação. O perfil e o passo dos dentes da correia sincronizadora são dois parâmetros-chave no projeto e na aplicação da correia dentada. Diferentes perfis e passos dos dentes se aplicam a diferentes condições de trabalho e requisitos de carga.

Perfil do dente da correia dentada

O perfil do dente da correia dentada refere-se ao formato do dente da correia. Existem três perfis de dentes regulares:

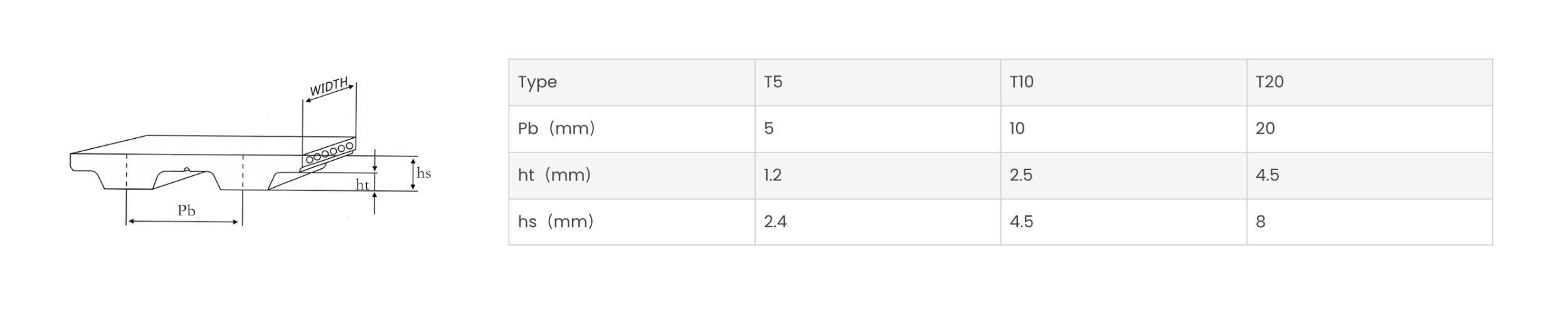

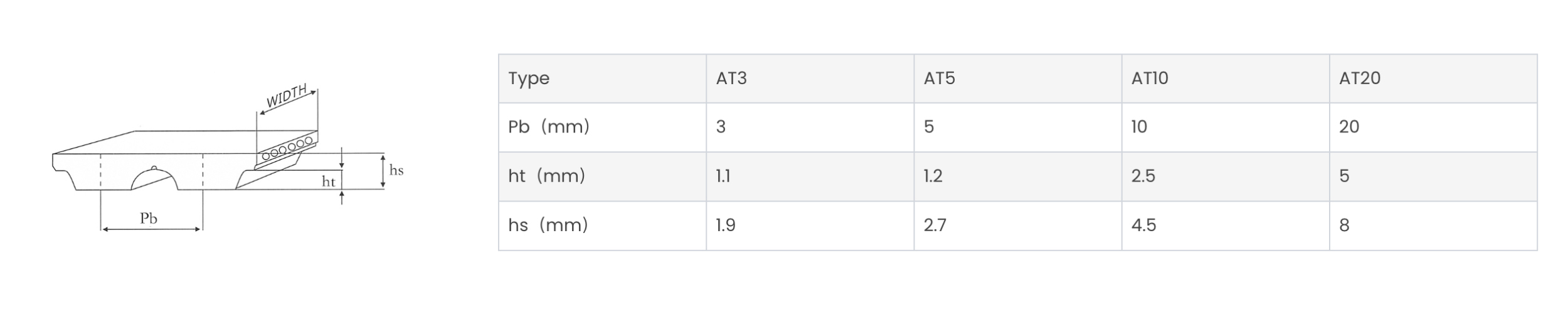

• Trapezoidal: É um perfil comum de dentes de correia dentada, com formato trapezoidal. Inclui principalmente T, AT, L, XL, MXL, H, XH, XXH e assim por diante. Os dentes trapezoidais têm boa capacidade de carga, mas em alta velocidade, a precisão da transmissão é baixa e o ruído é alto.
• Circular: A correia dentada moderna possui um formato de dente amplamente utilizado, com formato de arco circular, que apresenta características de maior precisão de transmissão, menor ruído e é adequada para aplicações de alta velocidade e alta precisão. Os modelos típicos são: HTD (High Torque Drive) e STD (Super Torque Drive) e assim por diante.
• Formatos especiais de dentes: algumas correias dentadas têm formatos especiais de dentes para atender a necessidades específicas, como dentes semicirculares ou deformados, que geralmente são usados especialmente para aplicações com altas cargas, alta precisão ou ambientes especiais.

Passo da correia dentada

O passo da correia dentada refere-se à distância entre as linhas centrais de dois dentes adjacentes, sendo um parâmetro importante no projeto da correia dentada. O passo afeta diretamente a compatibilidade da correia sincronizadora com a polia, bem como a seleção do número de dentes e do diâmetro da polia.

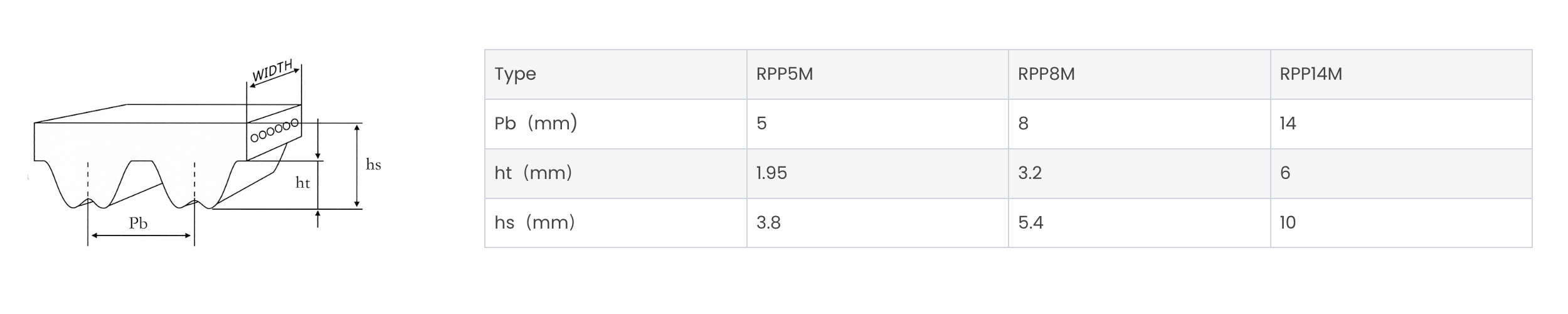

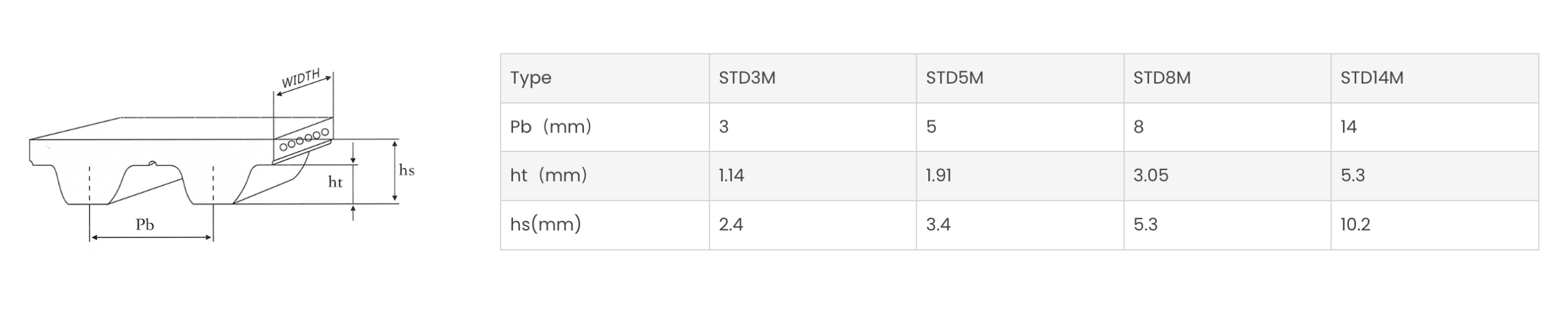

Passo métrico: O passo geral da correia dentada é de 2 mm, 3 mm, 5 mm, 8 mm, 10 mm, 14 mm, etc., adequado para diferentes cargas e requisitos de transmissão. Por exemplo, a correia dentada STD5M tem um passo de 5 mm.

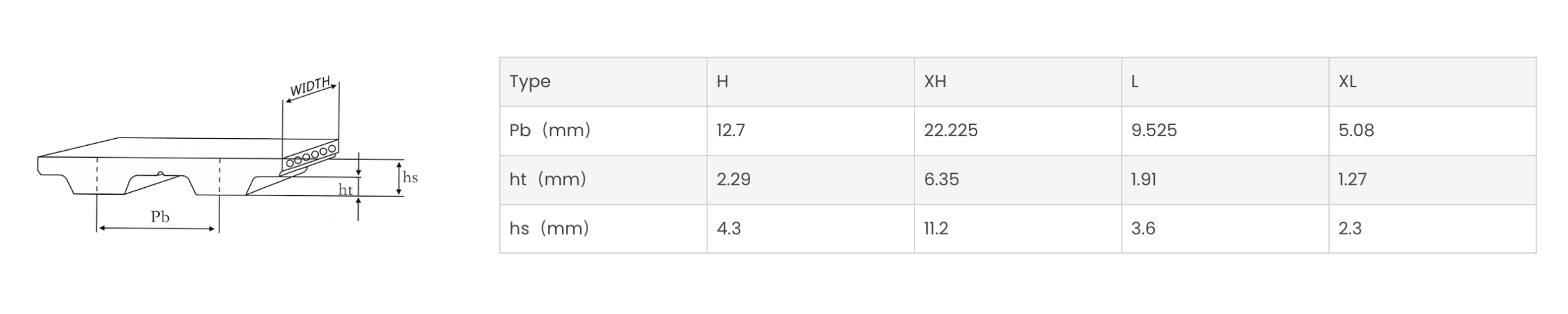

Passo em polegadas: As correias dentadas com passo em polegadas regulares incluem MXL (0,08 polegadas), XL (0,2 polegadas), L (0,375 polegadas), H (0,5 polegadas) e assim por diante. Esses passos são usados principalmente em equipamentos industriais de projeto inicial.

Resumo

O formato dos dentes da correia dentada determina seu desempenho de transmissão, precisão e nível de ruído, enquanto o passo da correia determina a escolha da polia e a precisão da relação de transmissão. De acordo com os diferentes ambientes de aplicação, a escolha do formato e passo dos dentes adequados pode garantir a operação eficiente e estável da correia sincronizadora.
