Em automação industrial e sistemas de transporte, correia dentada aberta é amplamente utilizado devido à sua flexibilidade e personalização. Mas quando precisamos uni-los em um circuito fechado, muitas pessoas costumam se perguntar se existe um método de conexão simples, eficiente e rápido. Sim, a emenda rápida de pino é uma conexão rápida e simples que reduz significativamente as paradas de produção. Este artigo fornecerá uma explicação abrangente sobre como usar a emenda rápida de pino para conectar correias dentadas de extremidade aberta.
O que é emenda rápida de pino?
A emenda rápida com pino é um método de união mecânica sem aplicação de cola quente ou cola. Ele processa as duas extremidades da correia dentada em uma "estrutura de encaixe de dedo" e, em seguida, insere o pino roscado de aço inoxidável na posição do furo predefinido para conectar firmemente a correia, formando um laço fechado removível.
Preparação de materiais antes da instalação
- Correia dentada com furos pré-ajustados em ambas as extremidades
- pinos de aço inoxidável
- Alicate de bico fino ou um martelo pequeno
- Tesoura ou cortador (para ajustar o comprimento da correia, se necessário)
- Luvas de trabalho (para proteger as mãos)
Passo a passo: como conectar Dentado Cinto by Emenda rápida de pinos
- Confirmar borld ddireção eespecificação
Certifique-se de que o perfil, o passo e o comprimento dos dentes da correia sejam consistentes com as especificações do equipamento e garanta que a correia não esteja danificada. - inserçãoda timing belt para o dispositivo
Prepare a posição da junta enrolando a correia ao redor das polias motriz e movida.
Dica: Como a correia síncrona tem formato aberto, ela pode ser carregada no dispositivo antes da junta, para evitar a desmontagem do equipamento. - Alinhe os furos em ambas as extremidades da junta

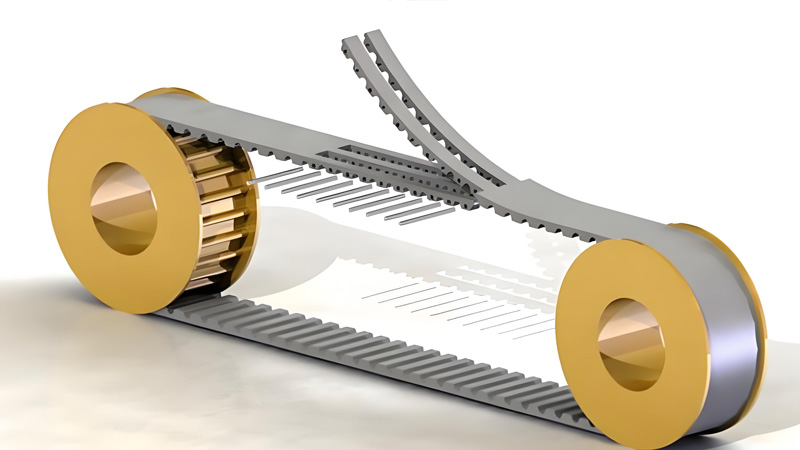

Alinhe ambas as extremidades da correia de modo que os furos dos pinos pré-embutidos correspondam com precisão e o formato do dente seja consistente. - Inserir agulha de aço (trava)
Insira o pino em cada furo alinhado de um lado, seção por seção, até que todos os furos sejam preenchidos por pinos de aço.
Utilize um alicate de bico fino para ajudar na fixação.
Certifique-se de que o pino esteja totalmente inserido e nivelado, sem dobrar ou levantar.
- Verifique se as extremidades dos pinos estão alinhadas

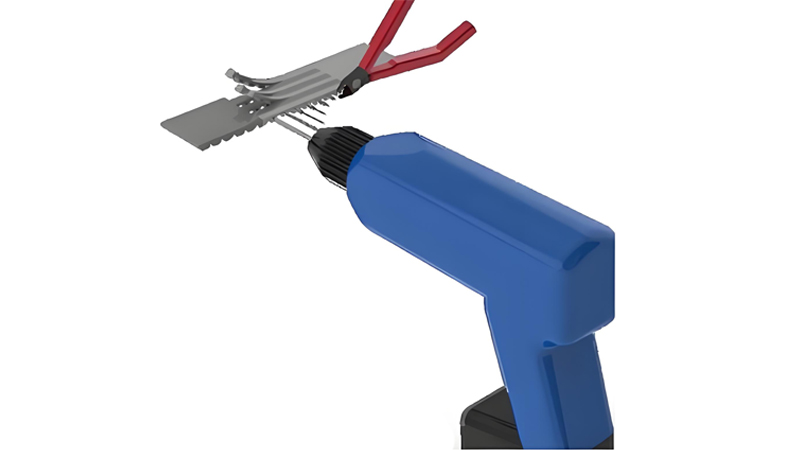

Os pinos não devem ficar muito salientes nem rebaixados. Use um alicate para fazer ajustes finos ou cortar o excesso de comprimento. - Aperte a correia dentada e ajuste a tensão
Ajuste a correia na tensão apropriada por meio de uma polia ou dispositivo tensor para garantir uma transmissão estável e evitar o deslizamento dos dentes.
- Execute um iMr testá no eequipamento
Ligue e deixe o equipamento funcionar por alguns minutos sem carga. Observe a correia para garantir que ela opere suavemente, sem ruídos ou desvios anormais.
Precauções de instalação
- Não insira e remova os pinos repetidamente, pois isso pode afrouxar os furos e reduzir a vida útil.
- Não puxe a correia com força para evitar rasgar os furos dos pinos de aço.
- Em ocasiões de alta velocidade ou carga pesada, é recomendado usar cola de conexão para reforço (conforme necessário)
Perguntas frequentes
1. A emenda rápida do pino é mais forte do que junta de fusão a quente?
Na verdade, não. A emenda rápida com pino foi projetada para instalação mais rápida e manutenção mais fácil. Embora sua resistência seja suficiente para a maioria das aplicações de carga média, as correias hot melt ou sem costura permanecem mais confiáveis para acionamentos de alta velocidade, alto torque ou posicionamento de precisão.
2. O pino se solta ou sai facilmente?
Desde que o perfil do dente seja preciso, a seleção do pino seja adequada e a instalação esteja correta, a chance de o pino cair é muito baixa. Os pinos de aço inoxidável usados por Puteken Oferecem excelente resistência à vibração e ao desgaste, sendo adequados para operação a longo prazo. Para situações de alta vibração, o pino tipo trava também é opcional.
3. O pin pode ser reutilizado?
Em teoria, sim, mas não é recomendado usar o pino repetidamente. Após um longo período de operação, o pino pode sofrer uma leve deformação, o que afeta o aperto e a segurança de conexões futuras. Por motivos de segurança e desempenho, recomenda-se a substituição do pino sempre que a correia for trocada.
