Cos'è una cinghia di trasmissione? Scopri tipologie e materiali

Ocappello IOS Ttrasmissione Belt ？

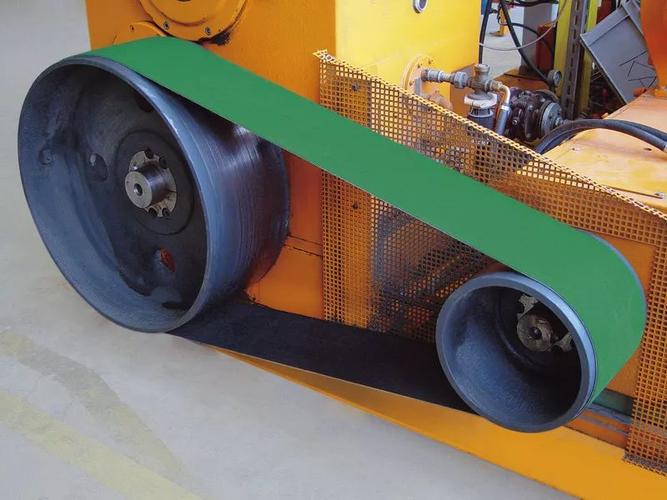

La cinghia di trasmissione è un tipo di cinghia flessibile utilizzata per trasferire potenza meccanica da un albero rotante all'altro, comunemente utilizzata in apparecchiature meccaniche, sistemi automobilistici e apparecchiature industriali. Svolge un ruolo fondamentale in tutti i tipi di sistemi meccanici, trasferendo efficacemente potenza, regolando velocità e coppia tra diversi componenti. componenti meccanici.

Ttipi di Drive Belt

Classificato per modalità di trasmissione

• Cinghia di trasmissione a frizione: mediante l'attrito tra la cinghia e la puleggia per trasferire movimento e potenza, che presenta caratteristiche di slittamento da sovraccarico, basso rumore di funzionamento, ma il rapporto di trasmissione è impreciso. La cinghia di frizione si divide in cinghia piatta, cinghia trapezoidale e cinghia speciale (cinghia trapezoidale scanalata, cintura rotonda) in base alla diversa forma della sezione trasversale.

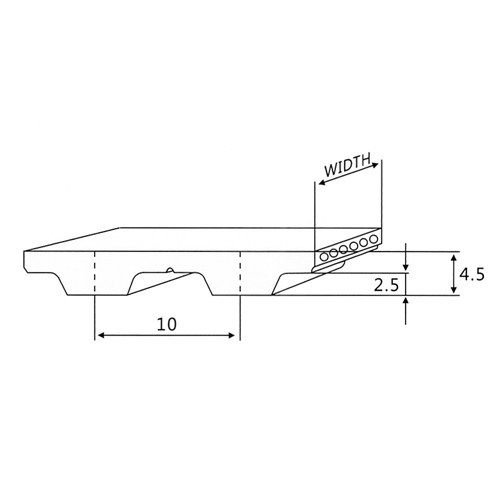

• Cinghia di trasmissione dentata: Tramite l'accoppiamento tra cinghia e puleggia per trasferire potenza, noto anche come "cinghia di trasmissione sincrona", che può garantire la sincronizzazione della trasmissione, ma la capacità di assorbimento del carico è leggermente scarsa e si verifica rumore durante il funzionamento ad alta velocità. È ampiamente utilizzato in macchine per alette in alluminioe la cinghia sincrona può trasmettere potenza con precisione senza slittare, il che è molto importante per i servomotori, perché il sistema servo richiede un controllo rigoroso della posizione e della velocità.
• Cinghia di trasmissione a catena: catena, catena dentata e ecc. come quelle pesanti trasportatore a rulli per pallet catena.

Tipo	Cinghia piatta	Cinghia trapezoidale	Cinghia trapezoidale scanalata	Cintura rotonda	Cinghia di distribuzione
Diagramma
Caratteristiche	struttura semplice, facile da usare	trasferire attrito elevato, elevato rapporto di trasmissione, struttura compatta	trasferire alta potenza, elevato attrito, flessibile	piccola trasmissione energia	elevata precisione di trasmissione, bassa pressione assiale, ma installazione elevata e requisiti di produzione
Applicazione	grande trasmissione distanza dal centro	ampia applicazione	grande trasmissione di potenza, struttura compatta	azionamento meccanico di macchina da cucire e aspirapolvere	alta velocità di lavoro, 50 m/s al secondo

Classificato per materiale

• Cinghia di trasmissione in gomma
• Cinghia di trasmissione in plastica: come la cinghia di trasmissione in PU e PVC
• Cinghia di trasmissione in metallo: come cinghia in acciaio, catena ecc.

Classificato per struttura

• Cinghia di trasmissione a strato singolo: come la cinghia di trasmissione in gomma e plastica
• Cinghia di trasmissione multistrato: come la cinghia di trasmissione intrecciata multistrato
• Cinghia di trasmissione integrale: come cinghia in acciaio, catena

Classificato per applicazione

• Cinghia di trasmissione: utilizzata per trasferire potenza, come la cinghia sincrona, la cinghia dentata
• Cinghia di trazione: utilizzata per tirare oggetti pesanti, come funi di acciaio, catene
• Nastro trasportatore: per il trasporto di materiali

Materiali di Dcintura rive

• Gomma
  La gomma è un materiale comune per le cinghie di trasmissione, ha un aspetto nero e una superficie morbida ed elastica.
  Caratteristiche: flessibile, durevole e con buon attrito
  Applicazione: utilizzato principalmente in cinghie piatte e trapezoidali
• Tessuto di nylon
  Cinghia di trasmissione in nylon, solitamente di colore bianco o grigio chiaro, con superficie liscia, buona resistenza all'usura e elevata resistenza alla trazione, ideale per applicazioni con carichi e velocità elevati. Caratteristiche: flessibile, leggera, solitamente rinforzata con altri materiali, come NBR o pelle.
  Applicazione: cinghia piatta in nylon
• PU
  La cinghia di trasmissione in poliuretano è solitamente di colore giallo o bianco, ha una superficie liscia ed elastica, è molto resistente all'usura e all'olio ed è ideale per trasmissioni con carichi e capacità elevati.
  Caratteristiche: resistenza all'usura e resistenza chimica
  Applicazione: cinghia tonda in PU, cinghia dentata in PU
• Kevlar
  Il Kevlar è solitamente utilizzato come anima rinforzata per le cinghie trapezoidali, poiché aumenta la resistenza alla trazione della cinghia di trasmissione e ne riduce l'allungamento.

Riepilogo

Quanto sopra presenta tipologie e materiali di cinghie di trasmissione. Diversi tipi di cinghie di trasmissione sono adatti a diverse applicazioni e requisiti, e la scelta della cinghia di trasmissione più adatta può migliorare l'efficienza operativa e la durata dell'attrezzatura.
