Courroies crantées Les courroies de distribution jouent un rôle crucial dans la transmission de puissance, l'automatisation et les machines industrielles. Choisir la bonne courroie et effectuer des mesures précises sont essentiels pour garantir l'efficacité, la sécurité et réduire les coûts. Si vous vous demandez comment identifier et mesurer une courroie de distribution, ce guide vous explique tout ce que vous devez savoir : profil des dents, pas, largeur et tension.
Pourquoi l'identification d'une courroie de distribution est importante
Une mauvaise sélection de courroie de distribution peut entraîner :
- Désalignement de l'équipement
- Usure excessive et défaillance précoce
- Efficacité de transmission réduite
- Coûts d'entretien plus élevés
En apprenant à identifier et à mesurer correctement une courroie de distribution, vous garantissez la compatibilité, des performances fiables et une durée de vie plus longue.
Caractéristiques clés pour identifier une courroie de distribution
La courroie synchrone est une pièce d'usure. En cas de dent manquante, de dommage, de déformation, etc., elle doit être remplacée rapidement. Il est donc essentiel de savoir comment mesurer ses caractéristiques. Il existe de nombreux modèles et dimensions de courroies synchrones, et leurs dimensions sont déterminées par le nombre de dents, le pas, la longueur du pas et la largeur.
Identification des matériaux
Mesurer les dimensions permet de déterminer la taille, mais identifier le matériau garantit que la courroie résistera à votre environnement de travail.
- Caoutchouc (Néoprène) : Généralement noirs, très flexibles et renforcés par des câbles en fibre de verre. Idéaux pour la transmission de puissance standard et les environnements à haute température.
- Polyuréthane (PU) : Généralement blanc, transparent ou de couleur personnalisée, renforcé par des câbles en acier ou en aramide (Kevlar). Excellent pour le positionnement de haute précision, les salles blanches et les applications alimentaires grâce à sa résistance supérieure à l'usure et à l'absence de génération de poussière. Si votre application exige une solution de transmission de puissance propre et robuste, un courroie de distribution en PU de qualité supérieure est le choix parfait.
Raccourci : vérifiez d’abord la référence de la pièce
Avant de sortir votre pied à coulisse, vérifiez la présence de codes imprimés effacés au dos de la courroie. Les fabricants utilisent des conventions de dénomination standard qui permettent d'identifier immédiatement la taille :
- Exemple de métrique (ex. : 50 AT10 1000) : 50 représente la largeur (50 mm), AT10 est le profil et le pas de la dent (10 mm), et 1000 est la longueur du pas (1000 mm).
- Exemple impérial (par exemple, 300 H 100) : 300 signifie une longueur de pas de 30.0 pouces, H indique un profil lourd (pas de 1/2″ ou 12.7 mm) et 100 signifie une largeur de 1.00 pouce.
Profil de la dent
La courroie de distribution présente généralement trois formes de dents régulières : trapézoïdales, en arc de cercle et spéciales. Identifiez la forme des dents et comptez leur nombre.
Emplacement
Le pas de la courroie de distribution fait référence à la distance centrale d'une dent par rapport aux dents adjacentes, qui doit être mesurée correctement comme suit :
- Utilisez un pied à coulisse pour mesurer la distance entre les deux dents adjacentes de la courroie de distribution tout en maintenant un état vertical.
- Le serrage doit être mesuré près du haut de la dent et il faut s'assurer que les parties supérieure et inférieure des deux dents sont complètement alignées lors de la mesure.
- La mesure doit être effectuée à au moins dix endroits de la courroie crantée pour garantir la précision et la cohérence du résultat de mesure.
- Afin d'éviter les erreurs, des signes peuvent être réalisés sur la courroie synchrone pour marquer chaque point de mesure.
Une fois la mesure terminée, additionnez les valeurs mesurées à différents points de mesure, puis divisez-les par le nombre total de points pour obtenir la valeur de pas moyenne de la courroie de distribution.
Identifiez le type de courroie grâce au profil des dents et au pas, puis vérifiez le modèle en mesurant son épaisseur. Consultez tableau des pas de courroie de distribution pour le numéro de modèle de courroie synchrone.
longueur du câble
La longueur de la courroie de distribution est appelée longueur du pas. Pour calculer la longueur de la courroie, multipliez le nombre total de dents par le pas (longueur de la courroie de distribution = pas * nombre de dents). Par exemple, si le pas est de 8 mm, il y a 30 dents, soit une longueur de 240 mm.
Largeur
La largeur de la courroie de distribution correspond à la distance entre un bord de la surface lisse et l'autre. Veuillez vérifier si la courroie est usée lors de la mesure.
Tension

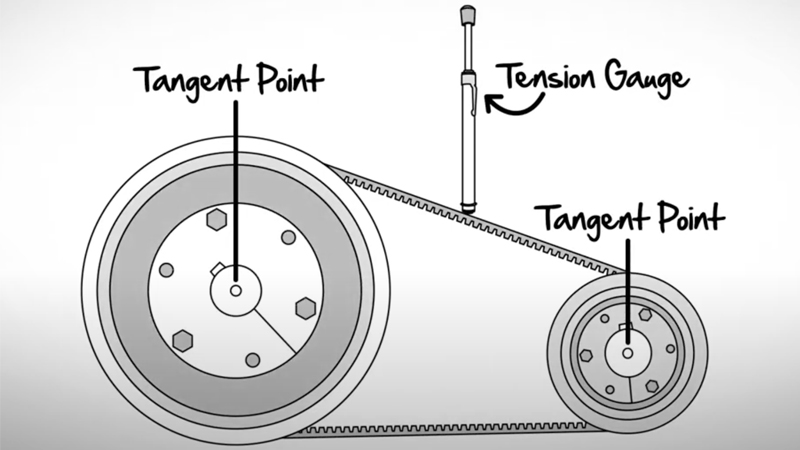

Sélectionnez la position médiane de la courroie comme point de mesure, en évitant les bords proches des poulies. Utilisez un tensiomètre pour calculer la tension en détectant la fréquence de vibration de la courroie.
⚠️WAttention aux pièges à pitch métriques et impériaux
Lors de la mesure du pas d'une courroie avec un pied à coulisse, une infime erreur peut induire en erreur. Par exemple, une mesure d'environ 5.1 mm ne correspond pas à une courroie métrique de 5 mm (T5/5M), mais à une courroie impériale XL (pas de 5.08 mm). De même, une mesure de 9.5 mm indique une courroie L (pas de 9.525 mm). Vérifiez toujours si votre équipement est conforme à une norme européenne/asiatique (principalement métrique) ou américaine (principalement impériale).
QFP
1. Ma courroie de distribution n'a pas de marquage. Comment puis-je identifier le modèle ?
Mesurez le profil de la dent, le pas et la largeur de la courroie, puis comparez-les avec un catalogue standard.
2. Puis-je mesurer la ceinture sans la retirer ?
Oui, mais la précision est moindre. Il est recommandé de retirer la ceinture pour une mesure précise.
3. À quelle fréquence dois-je vérifier la tension de la courroie de distribution ?
Il est recommandé de vérifier tous les 3 à 6 mois ou lors de l'entretien de routine.
4.Peut Puteken fournir des ceintures non standard ou personnalisées ?
Oui, nous prenons en charge les longueurs, les supports et les perforations personnalisés, revêtements en silicone, et d’autres exigences particulières.
Conclusion
Identifiez le modèle de courroie et la longueur de pas grâce à une mesure correcte et trouvez la courroie crantée qui correspond à l'équipement.
