Imperial-Zahnriemen – H, XH, XXH, L, XL, XXL
Imperial-Zahnriemen sind Hochleistungsriemen, die in Präzisionsmaschinen verwendet werden, um die Bewegung von Komponenten zu synchronisieren und so einen zuverlässigen Betrieb und eine präzise Taktung in industriellen Anwendungen sicherzustellen.
- Chemische Beständigkeit
- Hohe Genauigkeit
- Ölbeständig
- Geringe Dehnung
Beschreibung des Imperial-Zahnriemens
Die Größe des PU-Zahnriemens der Imperial-Serie wird üblicherweise in Zoll, nicht in Millimetern angegeben. Er hat trapezförmige Zähne. Der Zahnriemen der Imperial-Serie zeichnet sich durch gute chemische Beständigkeit und ein flexibles Design aus, das für verschiedene Maschinen und Geräte geeignet ist. H, XH, XXH und L, XL und XXL sind alle bei Puteken erhältlich.

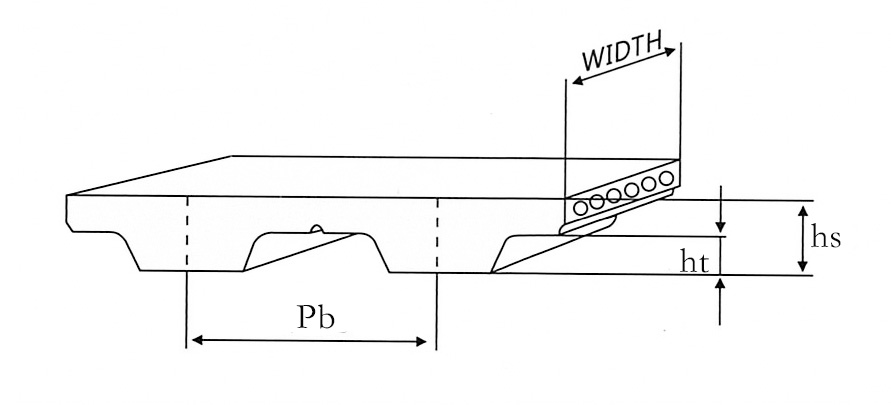

| Typ | H | XH | L | XL |
| Pb (mm) | 12.7 | 22.225 | 9.525 | 5.08 |
| Höhe (mm) | 2.29 | 6.35 | 1.91 | 1.27 |
| hs (mm) | 4.3 | 11.2 | 3.6 | 2.3 |
Datenblatt für Imperial-Zahnriemen
| Modell | H | XH | L | XL |
| Material | Polyurethan | Polyurethan | Polyurethan | Polyurethan |
| Tonhöhe | 12,7 mm | 22,225 mm | 9,525 mm | 5,08 mm |
| Farbe | Weiß/Schwarz | Weiß/Schwarz | Weiß/Schwarz | Weiß/Schwarz |
| Kern | Stahl/Kevlar | Stahl/Kevlar | Stahl/Kevlar | Stahl/Kevlar |
| Härte | 90-92 Shore A | 90-92 Shore A | 90-92 Shore A | 90-92 Shore A |
| Längen-/Breitentoleranz | ±0,5 mm | ±0,5 mm | ±0,5 mm | ±0,5 mm |
| Dickentoleranz | ±0,3 mm | ±0,3 mm | ±0,3 mm | ±0,3 mm |
| Minimaler Riemenscheibendurchmesser | 55,25 mm | 55,22 mm | 29,59 mm | 16,25 mm |
Imperialer Zahnriementyp

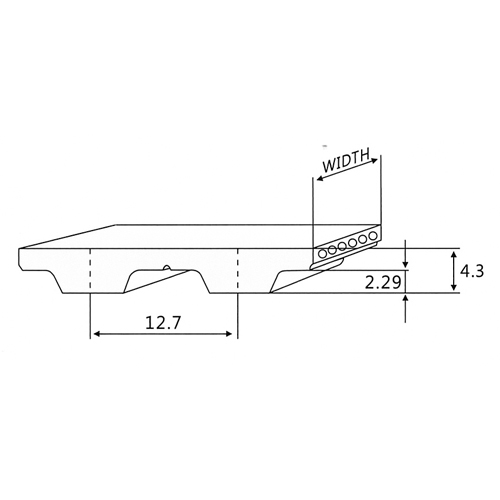

H Zahnriemen

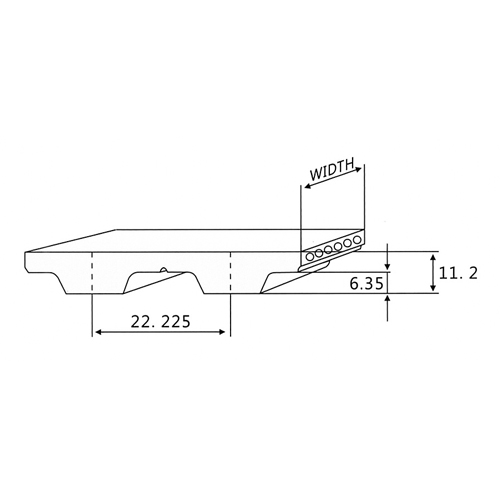

XH-Zahnriemen

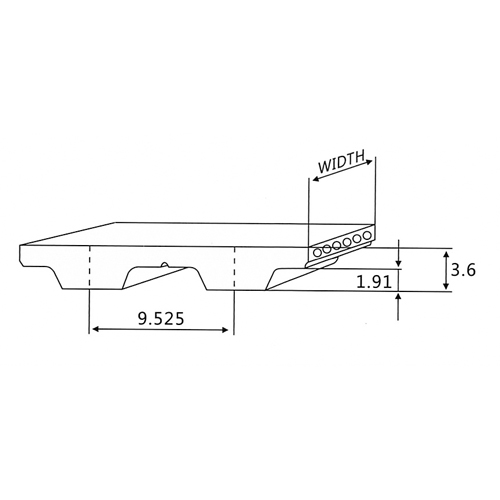

L Zahnriemen

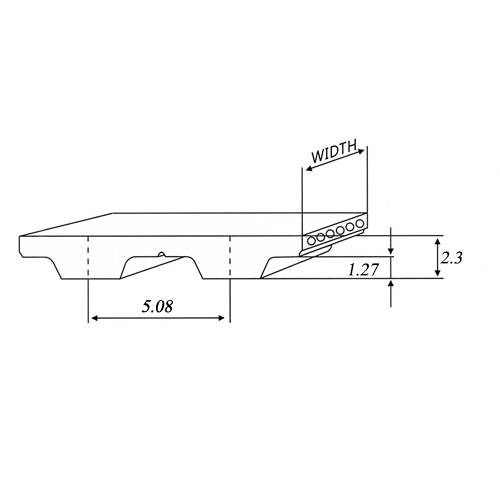

XL-Zahnriemen
