كيفية ربط نهايات حزام التوقيت

حزام توقيت مفتوح النهاية هناك العديد من الطرق للانضمام على شكل حلقة. يقدم هذا المقطع بشكل أساسي بعض طرق الانضمام ومزاياها وعيوبها.

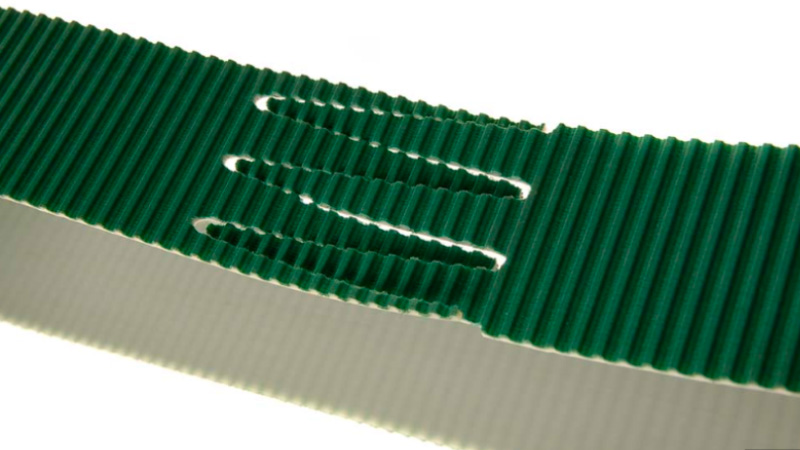

حار مإلت فإنغر جمرهم

إنها طريقة صهر ودمج طرفي الحزام المتزامن معًا عن طريق تسخينهما، مما يوفر قوة توصيل واستقرارًا عاليين للغاية للتطبيقات في مجموعة واسعة من الأحمال والسرعات.

إجراءات:

• قم بإعداد المواصفات الصحيحة لحزام توقيت البولي يوريثين وقم بتنظيف أطراف الحزام
• استخدم قاطع أصابع حزام التوقيت لعمل إصبع على طرفي الحزام ومحاذاة طرفي الحزام
• استخدم آلة وصل الحزام لتسخين أطراف الحزام حتى الذوبان ثم اضغط عليها معًا حتى يبرد الحزام
• عند الانتهاء من عملية الوصل، قم بقص أي فائض من المادة اللاصقة من المفصل

المزايا:

• قوة عالية: يمكن لطريقة المفصل المبركن أن توفر لجزء المفصل نفس القوة أو قوة قريبة من الجزء الآخر من حزام التوقيت.
• المتانة: متانة المفصل المبركن أفضل من متانة المفصل الميكانيكي، وهو مناسب للتشغيل المستمر للحزام على المدى الطويل.

العيوب:

• التكلفة العالية: بالمقارنة مع المفصل الميكانيكي، فإن المفصل المبركن له تكلفة أعلى.
• عملية معقدة: هناك حاجة إلى معدات الفلكنة المهنية والموظفين الفنيين.

المفصل الميكانيكي

يتم توصيل كلا طرفي حزام التوقيت بعناصر ميكانيكية مثل الأبازيم المعدنية والمسامير والدبابيس الفولاذية، والتي تستخدم غالبًا لتثبيت أو استبدال حزام متزامن بسرعة دون تفكيك الماكينة.

المزايا:

• تكلفة أقل: بالمقارنة مع طرق الوصل الأخرى، فإن تكلفة الوصل الميكانيكي أقل نسبيًا.
• تركيب سريع: تركيب سريع واستبدال حزام التوقيت دون الحاجة إلى أدوات

العيوب:

• حدود القوة: المفصل الميكانيكي لديه قوة أقل من المفصل المبركن الساخن.
• متطلبات الصيانة: يجب إجراء فحص دوري لربط البراغي لمنع التراخي.

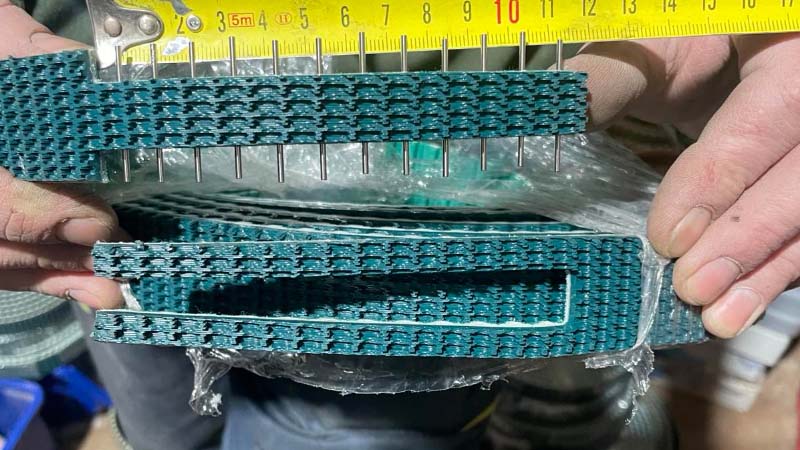

وصلة دبوس سريعة

اثقب طرفي الحزام بإصبعك، ثم احفر ثقوبًا في أسنانه. يُربط الحزام بدبابيس فولاذية، ويُحدد عدد الدبابيس وفقًا لمواصفات الحزام.

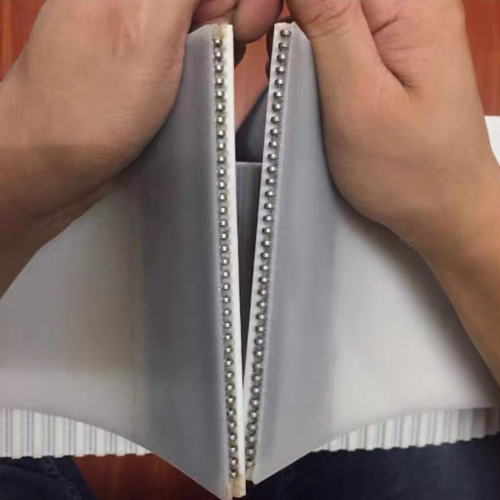

فُولاَذ ببطة جمرهم

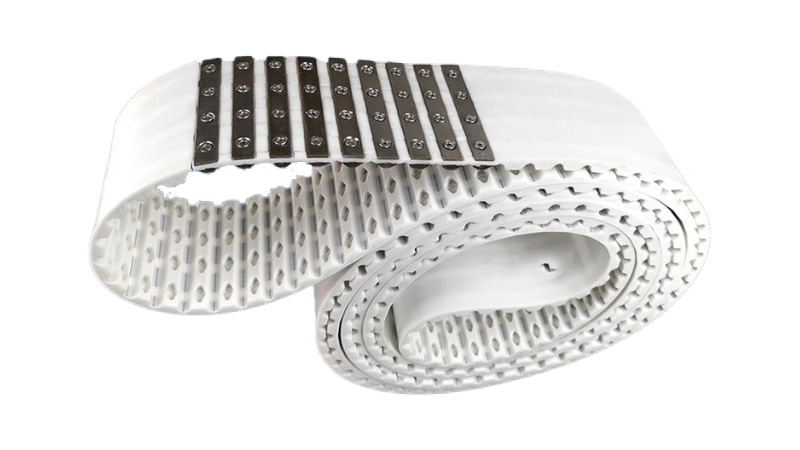

شبكة الاتصالات العالمية جمتصل كهو - هي

استخدم الألواح والإضافات لتثبيتها بالبراغي على حزام التوقيت، وهو ما يستخدم بشكل خاص في حزام التوقيت من سلسلة ATN10 وATN20.

وصلة الترابط البارد

استخدم لاصقًا باردًا خاصًا لربط طرفي سير التوقيت معًا. يوفر الالتصاق البارد كفاءة توصيل واستقرارًا أكبر من الوصلات الميكانيكية، ولكنه يتطلب تحكمًا دقيقًا في العملية ومواد لاصقة عالية الجودة لضمان قوة الوصلة ومتانتها.

إجراءات:

• قم بقص طرفي الحزام المتزامن بزاوية 45 درجة، أو استخدم نمط القطع المتدرج لزيادة مساحة الترابط.
• قم بتوزيع المادة اللاصقة بالتساوي على أسطح القطع في كلا الطرفين.
• قم بمحاذاة أسنان الحزام واضغط على الأطراف معًا.
• استخدم المشبك لتثبيت الحزام وانتظر حتى تتصلب المواد اللاصقة.

المزايا:

• تشغيل مريح: لا يتطلب الأمر معدات الفلكنة والتشغيل سهل وسريع.
• المرونة: يمكن تصنيع المفصل في الموقع دون الحاجة إلى معدات الفلكنة.

العيوب:

• قوة أقل: يتمتع الوصل البارد بقوة أقل من الوصل المبركن.
• التأثيرات البيئية: قد يتأثر أداء المادة اللاصقة بدرجة الحرارة والرطوبة المحيطة

ملحومة جمرهم مالطريقة

تُشبه هذه الطريقة وصلة الصهر الساخن، ولكنها تستخدم معدات وتقنيات لحام خاصة. كما توفر وصلة اللحام وصلة عالية القوة والمتانة، وهي مناسبة لأحزمة التوقيت المصنوعة من مواد بلاستيكية حرارية مثل البولي يوريثان.

المزايا:

• اتصال شبه سلس: يمكن أن يشكل اللحام وصلة شبه سلسة، مما يقلل من فيضان المواد في جزء المفصل.
• نظافة عالية: تنطبق على الصناعات الغذائية أو الدوائية التي تتطلب نظافة عالية.

العيوب:

• حدود المواد: ينطبق فقط على الحزام المسنن المصنوع من مادة البلاستيك الحراري.
• متطلبات المعدات: مطلوب معدات لحام احترافية.

ثني تإمينغ بإلت

سير التوقيت المرن مصنوع من قالب، والسير بأكمله سلس، ولا يحتوي على وصلات. يتميز بمتانة عالية وشد متساوٍ، ولكنه محدود بطول وعرض القالب.

خاتمة

يعتمد اختيار طريقة وصلة سير التوقيت على ظروف الاستخدام المحددة، ومتطلبات الحمل، والظروف البيئية. في حالات الأحمال المنخفضة أو سهولة الصيانة، تُعدّ الوصلات الميكانيكية أو اللاصقة أكثر عملية، بينما تُعدّ الأحزمة المصهورة بالحرارة أو غير الملحومة أكثر مثاليةً في الأنظمة عالية الأحمال أو عالية الدقة.
